Как работает система защиты от протечек воды: устройство и принцип

Почему важна система защиты от протечек

Протечка воды — одна из самых частых аварий в доме. По данным страховых компаний, затопление квартир занимает лидирующую позицию среди страховых случаев. Ущерб от протечек в три раза превышает убытки от других бытовых аварий, включая кражи.

В 2024 году подавляющее большинство страховых заявлений связано именно с заливами квартир и домов. Система защиты от протечек срабатывает автоматически, не требуя вашего присутствия, и останавливает поступление воды за считанные секунды.

Основные компоненты системы

Система защиты от протечек состоит из нескольких ключевых элементов, каждый из которых выполняет определённую функцию.

Датчики протечки

Датчик — это первая линия защиты. Устройство обнаруживает воду, когда она попадает на его контактные пластины. Существуют два типа датчиков.

Проводные датчики подключаются к контроллеру через кабель. Максимальная длина провода для подключения проводного датчика может составлять до 50 метров. К одному каналу контроллера можно подключить до трёх проводных датчиков с функцией контроля обрыва провода. При монтаже в пол датчики фиксируют на 4 мм выше уровня пола, направляя контактные пластины вверх, чтобы вода легче срабатывала устройство.

Беспроводные датчики передают сигнал по радиоканалу с частотой 868 МГц. Радиус действия таких датчиков может достигать 500 метров, что позволяет размещать их даже в удалённых помещениях квартиры. Беспроводной датчик освобождает вас от необходимости прокладывать кабели через всё помещение.

Контроллер системы

Контроллер — это «мозг» системы защиты. Устройство получает сигнал от датчиков и принимает решение о перекрытии воды. Контроллер обрабатывает информацию практически мгновенно и передаёт команду на электропривод крана.

Допустимое расстояние между шаровым краном и блоком управления не должно превышать 100 метров. Контроллер питается от электросети, но качественные системы имеют встроенный аккумулятор. При отключении электричества резервное питание позволяет системе работать до 48 часов.

Электропривод и шаровой кран

Шаровой кран — это исполнительный механизм системы защиты. Внутри крана расположен шар с отверстием. Электропривод поворачивает этот шар на 90 градусов, полностью блокируя поток воды. Процесс перекрытия занимает всего 10–30 секунд с момента обнаружения протечки.

Качественные шаровые краны систем защиты выдерживают давление до 40 бар и работают с водой температурой до плюс 95 градусов Цельсия. В некоторых системах предусмотрена функция автоматического проворота крана раз в две недели, которая предотвращает его закисание от длительного неиспользования.

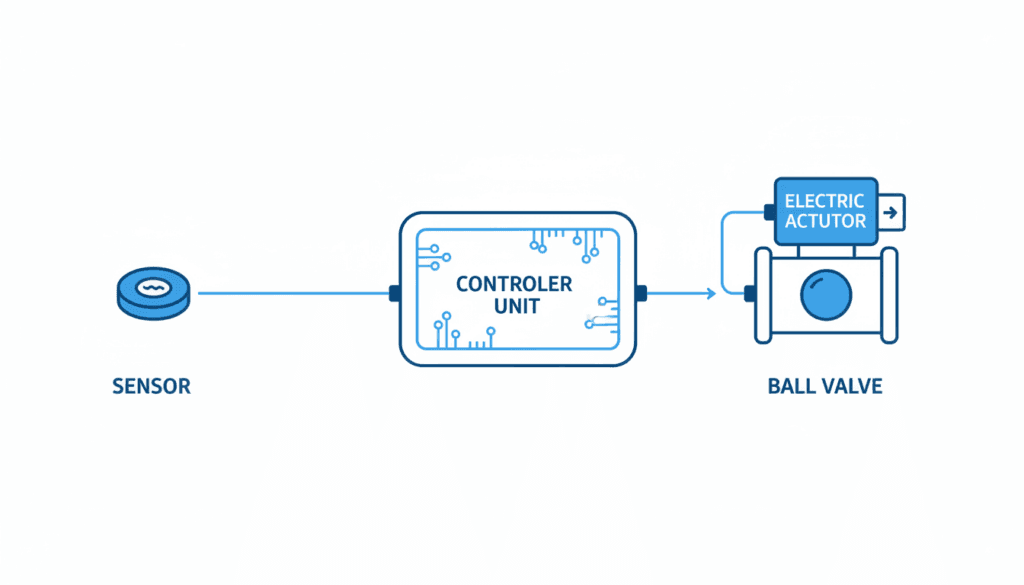

Принцип работы системы защиты

Система функционирует по простой, но эффективной схеме. Датчики постоянно «следят» за влажностью в критических зонах — под раковиной, рядом со стиральной машиной, под посудомоечной машиной, возле водонагревателя.

Когда вода попадает на датчик, тот тут же отправляет сигнал контроллеру. Контроллер подтверждает наличие протечки и передаёт команду электроприводу. Электропривод активируется и поворачивает шаровой кран, перекрывая подачу воды в систему.

От обнаружения первой капли до полного перекрытия проходит всего несколько десятков секунд. Это время достаточно для того, чтобы предотвратить масштабное затопление, но слишком мало для значительного накопления жидкости в квартире.

Типы систем: проводные и беспроводные

Проводные системы защиты

Проводная система требует укладки кабелей от датчиков к контроллеру. Это усложняет монтаж, особенно в уже готовой квартире. Однако проводные системы надёжнее в плане сигнала — кабель гарантирует стабильную связь между датчиком и контроллером без помех.

Беспроводные системы защиты

Беспроводная система позволяет устанавливать датчики независимо друг от друга без прокладки проводов. Монтаж становится проще и быстрее. Сигнал передаётся по радиоканалу, что даёт гибкость в размещении датчиков по всей квартире.

Где устанавливают датчики

Правильное размещение датчиков — залог эффективной защиты. Датчики устанавливают в местах наибольшего риска протечек:

• Под раковиной в ванной и на кухне — здесь часто появляются протечки из-за износа шлангов и соединений
• Рядом со стиральной машиной — шланги подачи воды и сливной шланг подвержены разрывам
• Под посудомоечной машиной — утечки из прокладок и соединений происходят регулярно
• Возле водонагревателя — корпус может ржаветь и начать подтекать через несколько лет использования
• На полу рядом с туалетом — неплотное соединение с трубопроводом часто приводит к скрытым протечкам
• В местах пересечения труб со стенами и перекрытиями — вода просачивается через микротрещины

Когда система срабатывает

Система автоматически перекрывает подачу воды при обнаружении даже небольшого количества влаги. Это происходит в следующих ситуациях:

• Разрыв шланга стиральной или посудомоечной машины — система срабатывает в течение 10–30 секунд, останавливая поток воды до того, как вода начнёт капать на пол соседей снизу
• Микротечь из-под раковины — если шланг начинает подтекать, датчик зафиксирует влагу и перекроет воду
• Переполнение или выход из строя бака водонагревателя — вода никогда не достигнет пола благодаря срабатыванию защиты
• Отказ уплотнителей ванны или душевой кабины — система предотвращает попадание влаги на электропроводку и мебель соседей

Надёжность и безопасность

Современная система защиты от протечек имеет несколько уровней безопасности. Контроллер отслеживает целостность кабелей датчиков, а в беспроводных системах проверяется качество сигнала.

При отключении электроэнергии система не остаётся беззащитной. Встроенный аккумулятор обеспечивает работу устройства в течение 48 часов, что достаточно для автоматического перекрытия воды даже при полном отключении электричества в доме.

Когда нужен специалист

Установку системы защиты от протечек можно доверить профессионалу, чтобы гарантировать правильное подключение и расположение всех элементов. Правильный монтаж электропривода к шаровому крану требует опыта, поскольку неправильное соединение может привести к протечкам на месте врезки.

Регулярная проверка и обслуживание системы также рекомендуется доверить мастеру, который убедится, что все датчики функционируют корректно и батарейки в беспроводных устройствах ещё заряжены.
