Устройство врезного замка с цилиндровым механизмом

Устройство врезного замка с цилиндровым механизмом проще понять, если разделить его на две части: корпус замка в двери и личинку, которая отвечает за секретность. Такое понимание помогает не только выбрать дверной замок для входной двери, но и быстро определить, почему механизм стал туго открываться закрываться или перестал нормально запирать дверь.

Что такое врезной цилиндровый замок

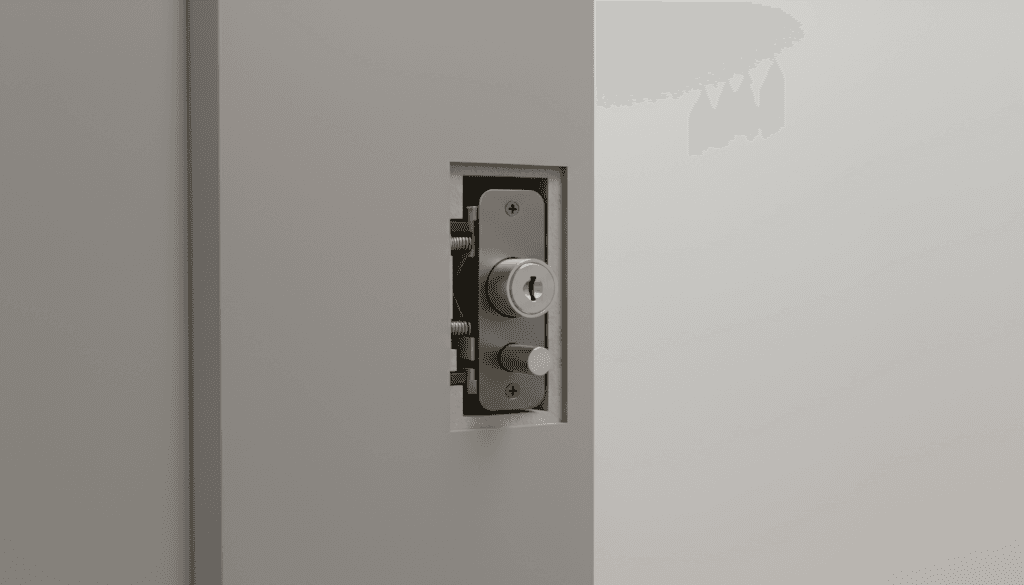

Врезной замок устанавливается внутрь дверного полотна, поэтому снаружи мы видим только лицевую планку, скважину под ключ и, иногда, вертушку. В отличие от накладной модели, его корпус скрыт в толще двери, а значит, меньше выступает и аккуратнее выглядит на входной двери.

Самый распространённый тип сегодня — штифтовый цилиндровый замок. Около 90% продаваемых цилиндровых механизмов секретности относятся именно к штифтовым и соответствуют стандарту EuroDIN, благодаря которому цилиндр можно заменить без полной замены всего корпуса.

Кратко об истории конструкции

Принцип цилиндрового замка связывают с именем Джозефа Брамы, который запатентовал оригинальную конструкцию в 1784 году. Позже Л. Йейл-младший в патенте № 48,475 от 27 июня 1865 года впервые применил ключ плоского профиля, и именно этот подход сильно повлиял на современный механизм цилиндровый.

Во второй половине XX века широкое распространение получил формат EuroDIN. Унифицированный цилиндр корпус сделал взаимозаменяемость привычной: если размер подходит, можно менять личинку отдельно, а не выбрасывать весь замок.

Из чего состоит замок

Корпус и запорная часть

Корпус замка размещается внутри двери. В нём находятся ригельный привод, возвратные элементы, отверстие под квадрат ручки, посадочное место под цилиндровый механизм и крепёжный отверстие для фиксации личинки.

Когда мы ключ вставлять в цилиндр, движение передаётся дальше на поворотный механизм. Он уже воздействует на кулачок и ригель, а те входят в ответную планку на коробке двери и удерживают полотно закрытым.

• Корпус замка — несущая часть, в которой собраны все рабочие элементы.
• Ригель — подвижный металлический стержень, который выходит из корпуса и фиксирует дверь.
• Ответная планка — деталь на коробке, куда входит ригель при запирании.
• Лицевая планка — видимая кромка корпуса на торце дверного полотна.

Цилиндровый механизм секретности

Цилиндровый механизм, или личинка, — это сменный узел, который распознаёт родной ключ и блокирует чужой ключ. Внутри находятся ротор, который ещё называют плаг, кулачок и подпружиненные штифты.

Обычно конструкция включает кодовые штифты и запорные штифты. Пока в скважину не вставлен правильный ключ, штифт перекрывает линию поворота и не даёт ротору провернуться. Когда родной ключ поднимает каждый кодовый штифт на нужную высоту, ротор освобождается и запускает поворотный механизм.

Как работает личинка шаг за шагом

1. Ключ входит в профиль цилиндра. Его нарезка или перфорация воздействует на ряд штифт с разной высотой.
2. Штифты выстраиваются по линии среза. Если ключ подходит, кодовые штифты и запорные штифты занимают правильное положение.
3. Ротор поворачивается. Неподходящий или чужой ключ этого сделать не может, потому что штифт продолжает блокировать ротор.
4. Кулачок передаёт усилие. Он соединён с корпусом замка и запускает ригельный привод.
5. Ригель выходит или уходит. Так замок открывается закрывается с одной или с каждой стороны двери.

По этой схеме работают варианты ключ-ключ и ключ-вертушка. В первом случае цилиндр управляется ключом с обеих сторон, во втором — с внутренней стороны дверь запирается поворотной ручкой без вставления ключа.

Какие бывают цилиндры и чем они отличаются

Самая знакомая разновидность — простая личинка под английский ключ. У неё обычно ниже секретность: у дешёвых моделей она составляет менее 5 000 комбинаций, поэтому для серьёзной входной двери такой тип цилиндровый часто считают базовым, но не лучшим.

Более устойчивыми считаются цилиндры с перфорированным ключом. Их цилиндровый механизм секретности может достигать 10 миллионов комбинаций и более, а профиль ключа сложнее точно повторить. Есть и крестообразные варианты — у них три или четыре ряда штифтов, но в жилых квартирах они встречаются реже.

По длине распространены типоразмеры 60, 70, 80 и 90 мм. Подбирают их по толщине двери и накладок, чтобы после установки личинка не выступала с наружной стороны более чем на 3 мм — иначе возрастает риск силовой атаки на цилиндр.

Что влияет на взломостойкость

Нужно разделять секретность и реальную защиту двери. Даже хороший цилиндровый замок не спасёт, если дверное полотно слабое, ответная планка закреплена плохо, а цилиндр заметно торчит наружу.

От силовой взлом хорошо помогает броненакладка. Она закрывает наружную часть цилиндра, мешает захвату инструмента и снижает риск вандальное вскрытие. Отдельная проблема — бампинг, то есть метод вскрытия, при котором воздействуют на штифтовый цилиндровый замок ударным способом. Чем сложнее профиль, выше точность изготовления и лучше внутренняя защита, тем труднее провести такую атаку.

Важно: если замок начал заедать, не стоит с усилием проворачивать ключ. Так легко сломать ротор, погнуть кулачок или оставить обломок ключа в личинке.

Что полезно знать при установке и замене

Если мы меняем врезной замок или только цилиндр, важно соблюдать базовые размеры. Стандартная высота установки замка и ручки — 100 см от низа дверного полотна. При врезке углубление под лицевую планку делают на её толщину, обычно 2–3 мм, чтобы планка не выпирала и не утопала.

Для отверстия под квадрат ручки и цилиндровый механизм обычно используют сверло 20 мм. После этого замок вставлять в подготовленное место нужно без перекоса: если корпус идёт туго, лучше доработать выборку стамеской, а не забивать деталь ударами.

Самостоятельно обычно можно снять ручки, выкрутить фиксирующий винт, вынуть старую личинку и установить новую того же размера. Но если дверь металлическая, посадочное отверстие разбито, есть перекос коробки или требуется доработка усиленных накладок, разумнее пригласить специалиста.

Когда проблема не в личинке

Неисправность не всегда означает, что сломан сам цилиндр. Иногда причина в том, что ответная планка сместилась, ригель цепляет коробку, дверь просела или внутри корпуса износился ригельный привод. В такой ситуации замена одной личинки не решит проблему.

Ориентироваться можно по симптомам. Если ключ входит свободно, но поворот тяжёлый только при закрытой двери, чаще виновата геометрия двери. Если ключ вставлять трудно уже при открытом полотне, вероятнее загрязнение, износ штифтов или повреждение профиля ключа.

Итог: что важно запомнить

Цилиндровый замок — это связка из корпуса, ригеля и сменной личинки, где ключ управляет штифтами, ротором и кулачком. Для квартиры особенно важны три вещи: подходящий тип цилиндра, правильный размер по стандарту EuroDIN и внешняя защита вроде броненакладки.

Если понимать устройство, легче выбрать замок входной, заметить ранний износ и не тратить деньги на лишнюю замену всего механизма. А когда проблема связана с перекосом двери, сложной врезкой или следами силового воздействия, лучше сразу передать работу мастеру.
